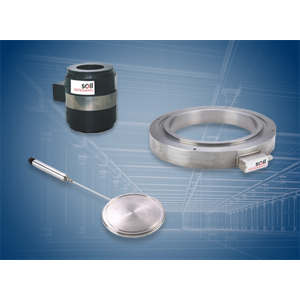

Cale dynamometrique, capteur de pression total



Les capteurs de force ou cales dynamométriques à corde vibrante permettent d’effectuer une mesure de compression de précision sur boulons ou tirants, poutres, pieux, de mesurer les charges entre supports d'un tunnel  ou encore la résistance à l'arrachement d'ancrages.

Les cellules de pression totale à corde vibrante sont utilisées pour mesurer les efforts de contraintes dans les sols,  des interfaces sol/béton, des pressions de contact sur les ouvrages enfouis et des contraintes dans le béton.



SOLUTION WIRELESS DE MONITORING

DEDIE A LA SURVEILLANCE D'OUVRAGE ET DE STRUCTURE

SHM


Découvrez notre solution SHM Wireless

Cale dynamometrique, capteur de pression total

Filtres actifs

  • Étendue de mesure (EM) 300, 500, 750, 1000, 1250, 1500, 1800, 2500, 3000 KN
  • Précision ± 0,5% l'EM
  • Répétabilité 0,02 % de l'EM
  • Signal de sortie : 2 mV/V, 4...20mA.
  • Plage d'alimentation : 5 - 15 VDC
  • Température de fonctionnement de - 20 °C à + 70 °C
  • Température compensée de - 10 °C à + 50 °C
  • Surcharge 150 % de l'EM
  • Matériau Acier inoxydable
  • Indice de protection IP67
Voir plus

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 3000, 4000, 6000, 10 000, 15 000 kPa
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,1 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Matériau Acier inoxydable
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Voir plus

Étendue de mesure (EM) 500 1000 1500 1800 2500 5000 10000 KN
Précision ± 0,5% l'EM
Résolution 0,025 % de l'EM
Température de fonctionnement de - 20 °C à + 80 °C
Surcharge 150 % de l'EM
Matériau Plated steel
Indice de protection IP68
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Voir plus

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 3000, 4000, 6000, 10 000, 15 000 kPa
Plage de frequence  1700 – 2800Hz
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,1 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Matériau Acier inoxydable
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Voir plus

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 4000 kPa
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,5 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C
Piézomètre intégré pour mesure de pression.
