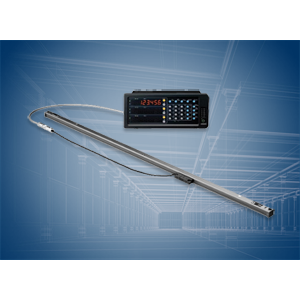

Règles magnétiques numériques - Magnescale




Les règles numériques de la gamme Magnescale sont constituées d'un profilé rigide avec une bande magnétique intégrée sur laquelle est montée une tête de lecture mobile. En cas de déphasage des impulsions magnétiques enregistrées, un signal de sortie incrémental, en accords avec la norme RS422, sera généré par le capteur. Ces appareils de mesure de longueur numériques sont idéaux pour le montage sur des systèmes multi-axes, tels que des machines à tours et machines à fraiser, ou encore pour des systèmes robotiques.

Filtres actifs

Plage de mesure : 150 - 1600 mm
Linéarité max. 10 µm
Résolution max. 5 µm
Vitesse de déplacement max : 60 mm/min
Classe de protection   IP54
Sortie : TTL Linedriver (RS422), AB / Quadrature Signal, Z
Température e fonctionnement 0...+40 °C
Résistant à l'eau, l'huile et aux vibrations.

Voir plus

Plage de mesure : 50 - 3640 mm
Linéarité max. 3.21 µm
Résolution max. 0,01 µm
Vitesse de déplacement max : 60 mm/min
Classe de protection   IP54/IP65

Voir plus

Plage de mesure : 50 - 2200 mm
Linéarité max. 5 µm
Résolution max. 0,5 µm
Vitesse de déplacement max : 60 mm/min
Classe de protection   IP54
Point de référence intégré.
Sortie : Output signal A/ B/ reference point, TTL-Linedriver according to EIA-422
Température e fonctionnement 0...+40 °C
Résistant à l'eau, l'huile et aux vibrations.

Voir plus
