Boîtiers de jonction

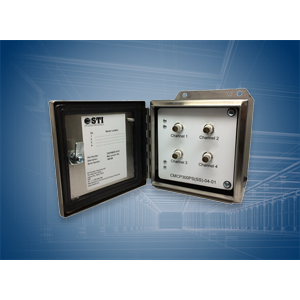

Les boîtiers de jonction BNC sont des dispositifs de connexion multi-canaux permettant de connecter les sorties des accéléromètres ou d'autres capteurs afin de permettre une collecte simplifiée des données.
Nos boitiers peuvent êtres individuels ou commutables :
- Les boîtes de jonction BNC individuelles fournissent un connecteur miniature (BNC) pour chaque capteur, souvent des accéléromètres.
- Les boîtes de jonction BNC commutables fournissent une sortie BNC unique pour l'ensemble des capteurs branchés et un bouton rotatif pour sélectionner facilement le canal souhaité.
Généralement, les boîtiers de jonction sont installées à proximité de la machine surveillée pour limiter les longueurs de câbles.

Filtres actifs

  • Raccorde jusqu’à 4 capteurs
  • Compatible avec les capteurs 4 ou 6 fils
  • Connecteur : Terminaux à vis, 14-22 AWG
  • Matériau : Aluminium
  • Dimensions : 98 x 125 x 57 mm
  • Poids : ~600g
  • Protection : IP65
  • Version ATEX disponible en option
Voir plus
  • Raccorde jusqu'à 4 capteurs
  • Sorties BNC Individuelles
  • Tension maximale : 240V
  • Courant maximal : 5A
  • Raccord d’entrée : Terminaux à vis, 14-22 AWG
  • Raccord de sortie : 4 port BNC isolés (femelle)
  • Température de fonctionnement : -40 to +105°C
  • Matériau : Polyamide
  • Poids : 119g
  • Dimensions : 68x45x128mm
  • Monté sur rail Din (TS32/TS35)

Voir plus
  • Raccorde jusqu'à 18 capteurs
  • Sorties BNC Individuelles
  • Compatible avec les capteurs à double sortie
  • Identification des canaux gravée
  • Température de fonctionnement : -55 à +85°C
  • Matériau :
    - Fibre de verre moulée par compression (CMCP 300FG)
    - 14 AWG 304 Acier inoxydable (CMCP 300SS)
    - 14 AWG Acier peint ANSI 61 revêtement en poudre de polyester (CMCP 300PS)
  • Fermeture de porte :
    - Fibre de verre : Verrouillage rapide
    - Acier : Verrou tournant de 3/4 de tour
  • Connecteur : Terminaux à vis, 14-22 AWG
  • Poids :
    - 1 à 4 canaux : 2.27 kg
    - 5 à 8 canaux : 3.63 kg
    - 9 à 12 canaux : 4.54 kg
    - 13 à 18 canaux : 8.62 kg
  • Protection : IP67, résiste aux fluides et à la corrosion
Voir plus
  • Raccorde jusqu'à 4 capteurs
  • Sorties BNC Individuelles
  • Utilisation en intérieur uniquement
  • Matériau : Polycarbonate
  • Connecteur : Terminaux à vis, 14-22 AWG
  • Poids :
    - 2 canaux : 255g
    - 4 canaux : 312g
  • Protection : IP67, résiste aux fluides et à la corrosion
Voir plus
  • Raccorde jusqu'à 48 capteurs
  • Sorties BNC Individuelles
  • Compatible avec les capteurs à double sortie
  • Identification des canaux gravée
  • 1 bouton pour 12 canaux
  • Type de bouton : Make before break
  • Température de fonctionnement : -55 à +85°C (-67 to 185°F)
  • Matériau :
    - Fibre de verre moulée par compression (CMCP 310FG)
    - 14 AWG 304 Acier inoxydable (CMCP 310SS)
    - 14 AWG Acier peint ANSI 61 revêtement en poudre de polyester (CMCP 310PS)
  • Fermeture de porte :
    - Fibre de verre : Verrouillage rapide
    - Acier : Verrou tournant de 3/4 de tour
  • Connecteur : Terminaux à vis, 14-22 AWG
  • Protection : IP66
  • Option FG et SS : NEMA 3R, 4, 4X, 12 et 13
  • Option PS : NEMA 4, 12 et 13
Voir plus
  • Raccorde jusqu'à 8 capteurs
  • Sorties BNC Individuelles
  • Compatible avec les capteurs à double sortie
  • Identification des canaux gravée
  • Type de bouton : Rotatif Make before break
  • Température de fonctionnement : -55 à +85°C (-67 to 185°F)
  • Matériau : Aluminium anodisé
  • Connecteur :
    - 1 port BNC-F (Sortie)
    - 8 ports BNC-F (Entrée modèle CMCP 310PSB-BNC)
    - 8 bornes de connections (Entrée modèle CMCP 310PSB-TB)
  • Dimensions : 111.7 x 106.7 x 50.8mm
  • Poids : 227g
  • Protection : IP54
Voir plus
  • Raccorde jusqu'à 6 capteurs accélérmètres triaxiaux
  • Sorties BNC Individuelles
  • Identification des canaux gravée
  • Connecteurs d’entrée : Borniers à vis, 14-22 AWG
  • Connecteurs de sortie : Connecteur 4 broches à verrouillage rapide
  • Température de fonctionnement : -50° to 82° C (-58° to 180° F)
  • Matériau :
    - Fibre de verre moulée par compression
    - 14 AWG 304 Acier inoxydable
    - 14 AWG Acier peint ANSI 61 revêtement en poudre de polyester
  • Fermeture de porte : Verrouillage rapide
  • Dimensions :
    - Modèle 2 à 4 sorties 19.05 x 17.78 x 10.16 cm
    - Modèle 6 sorties 24.13 x 17.78 x 8.89 cm
Voir plus
  • Raccorde jusqu'à 16 capteurs triaxiaux
  • Identification des canaux gravée
  • 1 bouton pour 4 canaux
  • Type de bouton : Make before break
  • Température de fonctionnement : -55 à +85°C (-67 to 185°F)
  • Matériau :
  • - Fibre de verre moulée par compression (CMCP 315FG)
  • - 14 AWG 304 Acier inoxydable (CMCP 315SS)
  • - 14 AWG Acier peint ANSI 61 revêtement en poudre de polyester (CMCP 315PS)
  • Fermeture de porte :
  • - Fibre de verre : Verrouillage rapide
  • - Acier : Verrou tournant de 3/4 de tour
  • Connecteur : 3 ports jack (femelle) marqués X, Y, Z
  • Pinces (en option) : Nylon/ Acier galvanisé
  • Protection : IP66
Voir plus
  • Raccorde jusqu'à 12 capteurs
  • Sorties BNC Individuelles
  • Connecteurs d’entrée : Terminaux à vis, 14-22 AWG
  • Connecteurs de sortie : 12 port BNC isolés (femelle)
  • Température de fonctionnement : -40°C à +60°C
  • Matériau : Polycarbonate
  • Dimensions : 52.5mm x 98,8mm x 79.2mm
  • Monté sur rail Din 35mm

Voir plus
