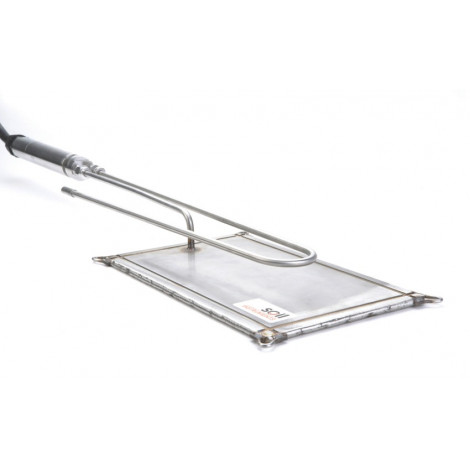

P10 : Cellules de pression total à corde vibrante

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 3000, 4000, 6000, 10 000, 15 000 kPa
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,1 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Matériau Acier inoxydable
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue

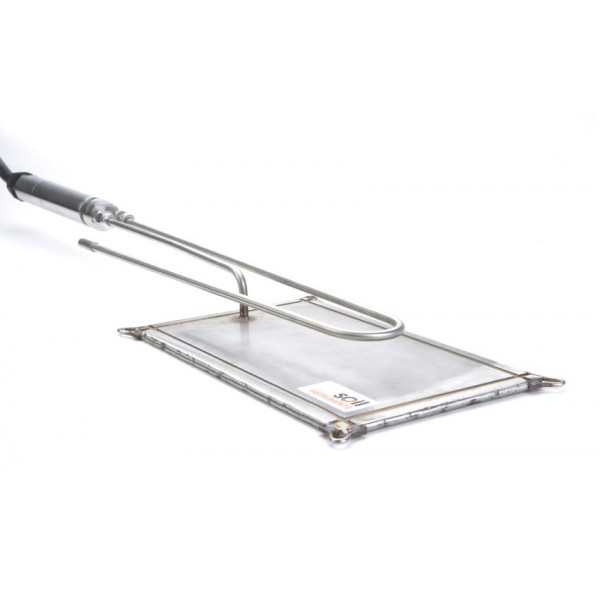

P10 : Cellules de pression total à corde vibrante

P10 : Cellules de pression total à corde vibrante

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 3000, 4000, 6000, 10 000, 15 000 kPa
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,1 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Matériau Acier inoxydable
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C



Les cellules de pression totale à corde vibrante sont utilisées pour mesurer les efforts de contraintes lors du revêtement de tunnel en béton ou encore sur des parois rocheuses lors de travaux souterrains.

Ces cellules sont fabriquées à partir de deux plaques rectangulaires en acier inoxydable soudées à leur périphérie, l’espace entre les plaques contenant de l’huile hydraulique.

La cellule est connectée à un transmetteur de  pression à corde vibrante permettant de mesurer simultanément la contrainte exercée sur la cellule et  les variations de température.

Lors du refroidissement, un espace se forme entre la cellule et le béton. Un tube de compensation permet l'injection d’huile sous pression afin d’ajuster le volume de la cellule, de rétablir le contact entre la cellule et le béton et ainsi de compenser le phénomène de retrait du béton.
