P6 : Cellules de pression total à corde vibrante

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 3000, 4000, 6000, 10 000, 15 000 kPa
Plage de frequence  1700 – 2800Hz
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,1 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Matériau Acier inoxydable
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
P6 : Cellules de pression total à corde vibrante

P6 : Cellules de pression total à corde vibrante

Étendues de mesure EM 300, 500, 700, 1000, 1500, 2000, 3000, 4000, 6000, 10 000, 15 000 kPa
Plage de frequence  1700 – 2800Hz
Résolution 0,025 % de l'EM
Précision 0,1 % de l'EM
Linéarité 0,1 % de l'EM
Température de fonctionnement - 20 à + 80 °C
Surcharge 150 % e l'EM
Matériau Acier inoxydable
Méthode d’excitation Impulsion
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C



Les cellules de pression totale à corde vibrante sont utilisées pour mesurer les efforts de contraintes dans les sols,  des interfaces sol/béton, des pressions de contact sur les ouvrages enfouis et des contraintes dans le béton.

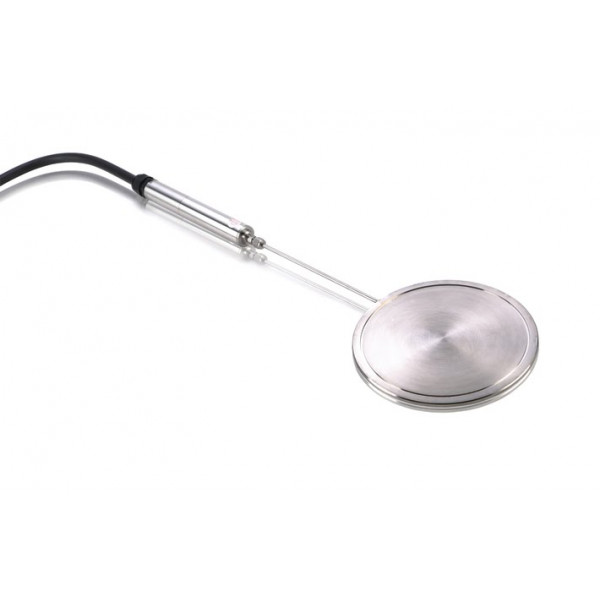

Ces cellules sont fabriquées à partir de deux plaques circulaire en acier inoxydable soudées à leur périphérie, l’espace entre les plaques contenant de l’huile hydraulique.

La cellule est connectée à un transmetteur de  pression à corde vibrante permettant de mesurer simultanément la contrainte exercée sur la cellule et  les variations de température.

APPLICATION :

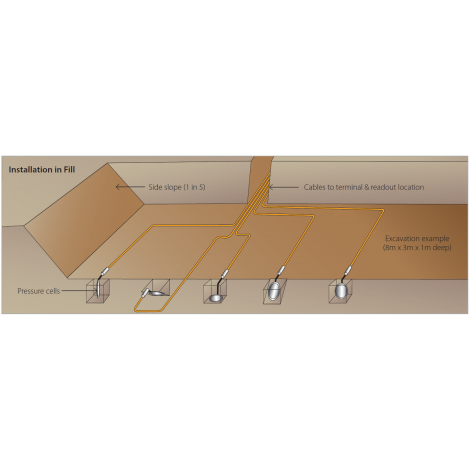

  • Pressions totales dans les sols, les remblais ou à l’interface de deux matériaux différents;
  • Pressions de contact sur les murs de soutènement, les piliers, les caissons et les revêtements de tunnel;
  • Contraintes dans le béton.
