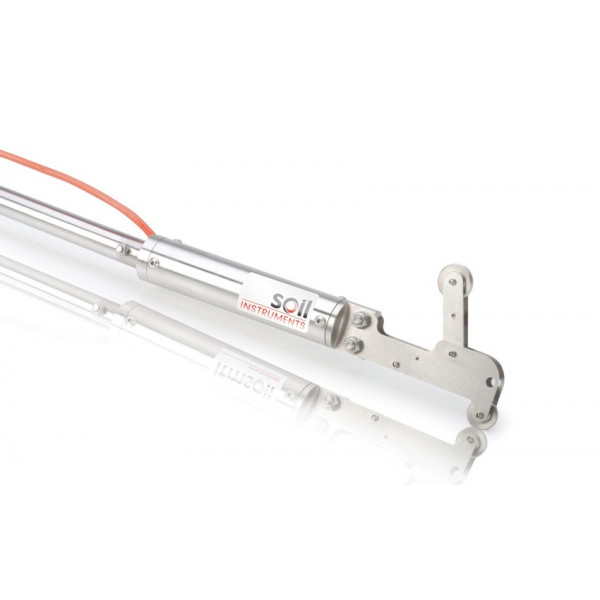

C12 Inclinomètre fixe IPI , In place.

Étendue de mesure EM ±3° | ±5° | ±10° | ±15°
Résolution 0.008% de l'EM
Précision ±0.05% de l'EM
Température de fonctionnement  -20 to +80°C
Répétabilité±0.01% de l'EM
Poids(sans le câble) 540 g
Dimensions 192 mm x Ø32 mm
Alimentation  10-16  VDC
Signal de sortie  ±2.5 VDC dif.
Consommation 9 mA (uni axial) / 17 mA (bi axial)
Protection IP68 à 200 mH2
matériau  Acier inoxydable

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
C12 Inclinomètre fixe IPI ,  In place.

C12 Inclinomètre fixe IPI , In place.

Étendue de mesure EM ±3° | ±5° | ±10° | ±15°
Résolution 0.008% de l'EM
Précision ±0.05% de l'EM
Température de fonctionnement  -20 to +80°C
Répétabilité±0.01% de l'EM
Poids(sans le câble) 540 g
Dimensions 192 mm x Ø32 mm
Alimentation  10-16  VDC
Signal de sortie  ±2.5 VDC dif.
Consommation 9 mA (uni axial) / 17 mA (bi axial)
Protection IP68 à 200 mH2
matériau  Acier inoxydable



L’inclinomètre fixe (IPI ou in-place inclinometer ) est conçu pour mesurer le déplacement latéral dans un trou de forage vertical.

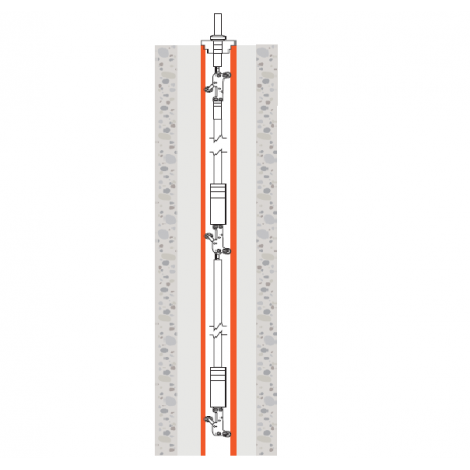

Le plus souvent,  plusieurs inclinomètres IPI sont installés en chaîne à différentes profondeurs dans un tube inclinomètrique. De cette manière, le profil du déplacement peut être surveillé sur toute la longueur du trou de forage.

L'IPI lui-même est constitué d'un ou deux capteurs d'inclinaison MEMS (uniaxial ou biaxial) montés dans un boîtier en acier inoxydable. Chaque capteur intègre un microprocesseur intégré qui effectue une compensation automatique de la température.

Les capteurs sont alimentés et les données peuvent être récupérées par un enregistreur de données tel que le Campbell Scientific CR1000. Le logiciel Argus peut produire un profil de déplacement en temps quasi réel.
