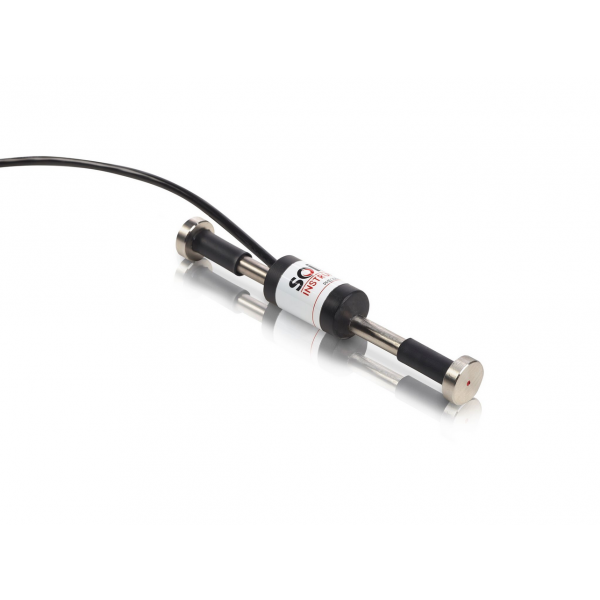

ST4 : Jauge de déformation à corde vibrante betonnable

Étendue de mesure EM:  3000 microstrain
Résolution 1 microstrain
Précision ±0.1% de l'EM
Température de fonctionnement de -20 à 80°C
Longueur de jauge active : 150 mm
Matériau :  Acier inoxydable
Poids : 58 g
Dimensions L 157 mm x Ø 19 mm
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
ST4 : Jauge de déformation à corde vibrante betonnable

ST4 : Jauge de déformation à corde vibrante betonnable

Étendue de mesure EM:  3000 microstrain
Résolution 1 microstrain
Précision ±0.1% de l'EM
Température de fonctionnement de -20 à 80°C
Longueur de jauge active : 150 mm
Matériau :  Acier inoxydable
Poids : 58 g
Dimensions L 157 mm x Ø 19 mm
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C



Les jauges de déformation série ST3 bétonnables sont directement coulées dans le béton pour mesurer la déformation des pieux, fondations, barrages, tunnels,..

Le ST3, jauge en acier inoxydable de 150 mm., est fixé  aux barres d’armature ou à une rosette multidirectionnelle (2, 3 ou 4 directions).

La jauge de déformation à corde vibrante  est constitué d'un tube scellé comprenant une corde  tendu et attachée à deux plateaux.
Une fois la jauge fixé sur la structure, la déformation du béton entraîne le mouvement des deux plateaux,modifiant la tension dans la corde et sa fréquence naturelle. Une bobine extérieure d'excitation électromagnétique excite et mesure la fréquence de vibration de la corde. La fréquence mesurée peut être directement convertie en micro-déformations. Ce capteur permet également une mesure de la température permettant de la compensation des variations de températures.
