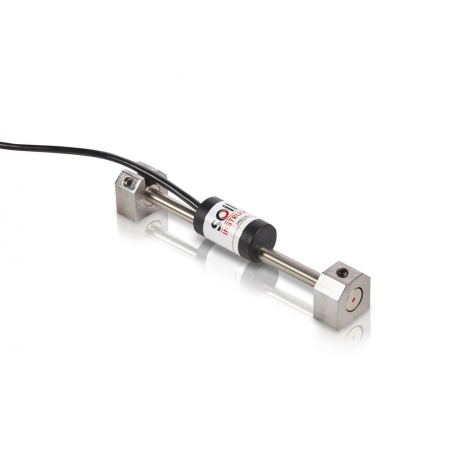

ST2 : Jauge de déformation à corde vibrante à souder à l'arc

Étendue de mesure EM:  3000 microstrain
Résolution 1 microstrain
Précision ±0.1% de l'EM
Température de fonctionnement de -20 à 80°C
Longueur de jauge active : 141.4 mm
Matériau :  Acier inoxydable
Poids : 50 g
Dimensions L 157 mm x Ø 12.7 mm
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
ST2 : Jauge de déformation à corde vibrante à souder à l'arc

ST2 : Jauge de déformation à corde vibrante à souder à l'arc

Étendue de mesure EM:  3000 microstrain
Résolution 1 microstrain
Précision ±0.1% de l'EM
Température de fonctionnement de -20 à 80°C
Longueur de jauge active : 141.4 mm
Matériau :  Acier inoxydable
Poids : 50 g
Dimensions L 157 mm x Ø 12.7 mm
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C



Les jauges de déformation à corde vibrante série ST2 à souder sont conçues pour être soudées à l'arc la déformation de structures en acier telles que les cintres de soutènement de tunnels, les pieux et les ponts.

Le capteur ST2 est constitué de deux ancres soudées à l'arc à l'élément en acier devant être contrôlé. Un tube scellé contenant la corde est attaché aux deux ancres.

Le mouvement des deux points soudés modifie la tension dans la corde et sa fréquence naturelle. Une bobine extérieure d'excitation électromagnétique, comprise dans un boîtier en PVC et placée au milieu du tube de la jauge, excite et mesure la fréquence de vibration de la corde. La fréquence mesurée peut être directement convertie en micro-déformations.
