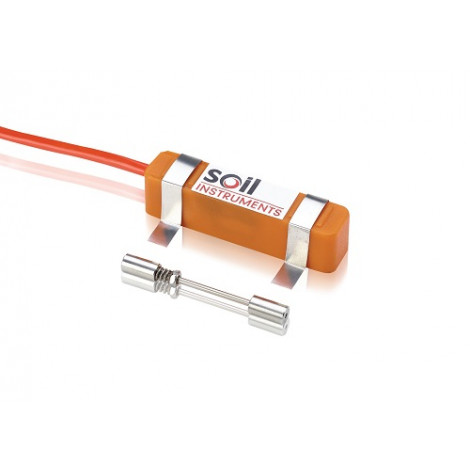

ST1 : Jauge de déformation à corde vibrante à souder par points

Étendue de mesure EM:  3000 microstrain
Résolution 0.4 microstrain
Précision ±0.5% de l'EM
Température de fonctionnement de -20 à 80°C
Longueur de jauge active : 50.4 mm
Matériau :  Acier inoxydable
Poids : 6 g
Dimensions L 65mm x W 13mm x H 6mm
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
ST1 : Jauge de déformation à corde vibrante à souder par points

ST1 : Jauge de déformation à corde vibrante à souder par points

Étendue de mesure EM:  3000 microstrain
Résolution 0.4 microstrain
Précision ±0.5% de l'EM
Température de fonctionnement de -20 à 80°C
Longueur de jauge active : 50.4 mm
Matériau :  Acier inoxydable
Poids : 6 g
Dimensions L 65mm x W 13mm x H 6mm
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

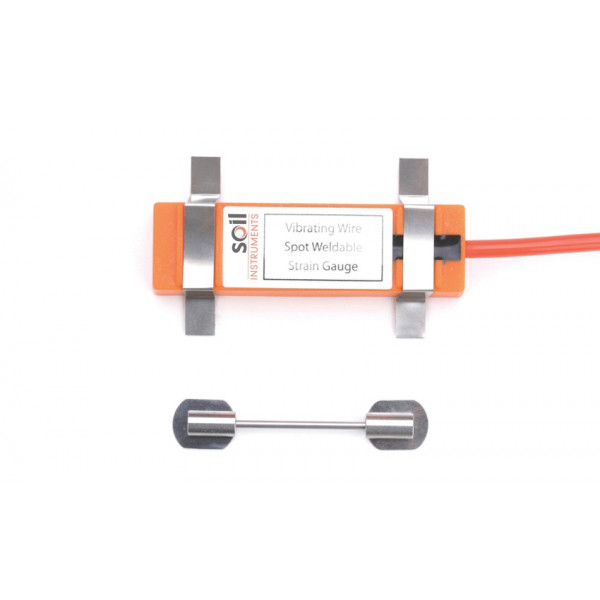

Les jauges de déformation à corde vibrante à souder par points série ST1 sont conçues pour être appliquées sur les structures en acier ou les ferraillages nécessitant une surveillance des contraintes et où l'espace d'installation est limité.

Elles sont principalement composées d'un capteur à corde vibrante placé entre deux patins à souder par points à la surface métallique à l'aide d'une soudeuse par points.

La déformation du la structure en acier ,modifie la tension dans la corde  et sa fréquence naturelle. Une bobine extérieure d'excitation électromagnétique, comprise dans un boîtier en PVC et placée au milieu du tube de la jauge, excite et mesure la fréquence de vibration de la corde. La fréquence mesurée peut être directement convertie en micro-déformations.
