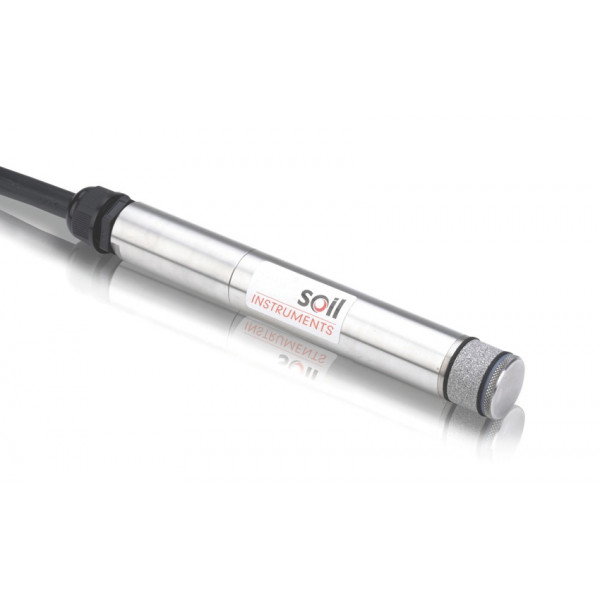

W4 : Piézomètre à corde vibrante haute capacité et robustesse

Étendue de mesure (EM)  150 | 300 | 500 | 700 | 1000 | 1500 | 2000 | 4000 | 6000 | 10000 | 15000 kPa
Matériau Acier inoxydable grade 316
Précision  ±0.1% de l'EM
Linéarité±0.1% de l'EM
Résolution 0.025% de l'EM (minimum)
Surcharge 200%  de l'EM
Diametre 28mm
Poids (Sans le câble) 980 g
Température de fonctiionnement -20 to +80°C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
W4 : Piézomètre à corde vibrante haute capacité et robustesse

W4 : Piézomètre à corde vibrante haute capacité et robustesse

Étendue de mesure (EM)  150 | 300 | 500 | 700 | 1000 | 1500 | 2000 | 4000 | 6000 | 10000 | 15000 kPa
Matériau Acier inoxydable grade 316
Précision  ±0.1% de l'EM
Linéarité±0.1% de l'EM
Résolution 0.025% de l'EM (minimum)
Surcharge 200%  de l'EM
Diametre 28mm
Poids (Sans le câble) 980 g
Température de fonctiionnement -20 to +80°C



Applications

> <

Le piézomètre à corde vibrante  série W4 est conçu pour mesurer avec précision et surveiller à long terme  les pressions d’eau interstitielles dans des sols et des roches totalement ou partiellement saturés.

Le piézomètre est construit en acier inoxydable 316 de haute qualité et est équipé d'une thermistance pour la surveillance de la température.Il est équipé également d'un limiteur de surtension qui offre une protection contre la foudre.

Sa conception extrêmement robuste garantie la précision des mesures dans des installations extrêmes (barrages et sols à forte contraintes).

Le piézomètre 4-20 mA est conçu pour des pressions allant de -50 à 15000 kPa.

Le piézomètre peut être équipé d'un filtre en acier fritté à faible entrée d'air ou de filtres en céramique à entrée d'air élevée.

Les piézomètres sont utilisés dans les domaines géotechnique, environnemental et applications hydrologiques. Ils peuvent être installés dans des trous de forage, placé dans des matériaux de remplissage ou des puits ouverts pour mesurer les niveaux d'eau ou des pressions interstitielles.

Un fil d'acier à haute teneur en carbone est maintenu en tension entre un point fixe et un point mobile dans le capteur.

Les changements physiques mesurés par le capteur entraînent de petits changements dans la position du point mobile, ce qui entraîne une variation de la tension du fil.

La fréquence de résonance résultante (qui dépend de la tension du fil) est alors enregistrée par une même bobine. La lecture peut être affichée ou enregistrée par un système d'enregistrement de données.
