Acquisition des données
Gamme de solutions d'acquisition de données compatible avec quasiment tous types de capteurs d'excellente précision.
Nos systèmes d'acquisition sont les suivantes:
- Le conditionneur pour capteur USB directement connecté sur son câble.
- Les afficheurs mono voie pour capteur avec une sortie USB.
- Les systèmes d'acquisition des données sans fils.
Ces solutions sont couplés à un logiciel d'acquisition permettant la collecte, l'analyse et la représentation graphique des données.

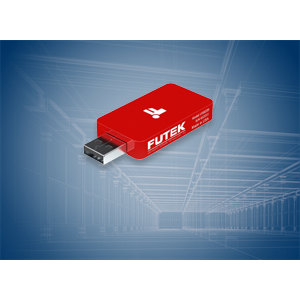

- Module d’acquisition des données USB.
- Fréquence d'acquisition programmable 4800 mesures/sec.
- Signal d'entrée jusqu'a +/- 500 mV/V (jauge de contrainte).
- Haute précision.
- Poids 23g.
- Module d’acquisition des données USB2 pour capteurs à sorties amplifiées.
- Fréquence d'acquisition programmable 4800 mesures/sec.
- Signal d'entrée amplifié courant ou Tension.
- Haute précision.
- Poids 10g.
- Réjection du bruit : >1 kHz
- Sortie analogique : 0-10 VDC
- Sortie USB : Jusqu’à 4800 SPS
- Alimentation : USB
- Matériau : Aluminium revêtu de poudre rouge
- Clip pour rails DIN intégré
- Module d’acquisition des données USB pour capteur de couple avec codeur.
- Fréquence d'acquisition programmable jusqu'à 4800 mesure/sec.
- Type d'entrée : capteur à jauge de contrainte (mV/V), capteur amplifié courant (0...20 mA) ou tension (0...10).
- Entrée codeur incremental pour mesure de vitesse ou angle de rotation.
- Haute précision.
- Système d'acquisition multi-voies pour palpeurs numériques Magnescale série DT et DK
- Protocol de communication :
- - Ethernet TCP/IP 100BASE-TX (MG80-NE)
- - Ethernet/IP (MG80-EI)
- - PROFINET (MG80-PN)
- Vitesse de transmission : 100 Mbit/s
- Fonctions : Réglage de la résolution (0,1 à 10 µm), Réglage du point de référence, Reset, Preset, Valeur réelle, Valeur Max, Valeur Min, Valeur crête à crête, Fonction de calcul (addition et soustraction sur 2 axes), Comparateur.
- Fixation : Rails DIN 35 mm
Conditionneur USB permettant de connecter jusqu'à 2 capteur LVDT.
Signal de sortie Analogique: 4...20 mA / 0...10 V;/ numérique: USB, CAN
Résolution max. 16 bit
Fréquence Sélectionnable, jusqu'à 20 kHz
Compatible avec logiciel Eddylab, fonction de linéarisation et calibration
Logiciel d'acquisition FUTEK Sensit permettant l'affichage, la collecte ainsi que le traitement des données via le port USB du PC.
Module de conditionnement pour détecteur à courant de Foucault.
Haute précision et résolution.
Adapté pour 1 ou 2 sondes.
Haute fréquence d'acquisition.124 kSa/s
Sortie analogique courant, tension, Sortie USB, CAN.
Logiciel disponible en option ( Oscilloscope, FFT, Data logger, Waterfall, Waterfall-RPM and linearisation)
Module de conditionnement pour détecteur à courant de Foucault.
Haute précision et résolution.
Adapté pour 1 ou 2 sondes.
Haute fréquence d'acquisition.124 kSa/s
Sortie analogique tension 10V.
Protection IP40 (IP680en option)
- Entrées analogiques :
- - CR800 : 3 différentielles ou 6 entrées simples
- - CR1000 : 8 différentielles ou 16 entrées simples
- Compatibilité : Fissuromètre, Extensomètre, Inclinomètre, Capteur à corde vibrante type Piézomètre et jauge de contrainte
- Résolution : différentielles : 0.013% / simples : 0.026%
- Sorties analogiques :
- - CR800 : 2 tensions commutées, actives uniquement pendant la mesure, une seule à la fois
- - CR1000 : 3 tensions commutées, actives uniquement pendant la mesure, une seule à la fois
- Température de fonctionnement : -25°C à +50°C
- Précision : ±(0.12% de la gamme + 0.8 mV)
- Protection : IP65
