Bandes magnétiques numérique - Magnescale

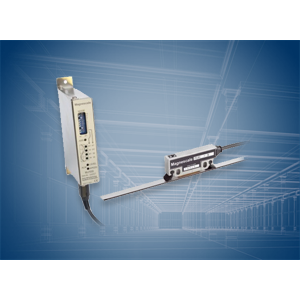

Les systèmes de mesure à bande magnétique de Magnescale (anciennement SONY Precision Technology)  sont constitués d'une bande magnétique et d'une tête de lecture qui se déplace sur la bande sans aucun contact. Ce principe extrêmement robuste  résiste à l'usure et permet d'atteindre des résolutions jusqu'à 0,2 µm.
Bandes magnétiques numérique  sans contact marque Magnescale

Filtres actifs

Bande magnétique   : Serie SL110 rigide (200 à 2000 mm.) , SL130  flexible à coller (200 à 30 000 mm.)
Résolution max. 10 µm
Linéarité ±25 µm
Vitesse de déplacement 300 m/min
Signal de sortie de la tête de lecture PL20C - A/B quadrature signal
Tension de service +5 VDC ±5 %
Classe de protection du PL20C  IP67
Température e fonctionnement 0...+45 °C
Résistant à la poussière, l'eau et l'huile. aux vibrations et aux chocs.

Voir plus

Bande magnétique   : Serie SL110 rigide (200 à 2000 mm.) , SL130  flexible à coller (200 à 30 000 mm.)
Résolution max. 10, 20, 25, 50, 100  µm
Signal de sortie PL81: open collector
 Signal de sortie PL82: A/B TTL-output (RS422)
Vitesse de déplacement 300 m/min
Precision jusqu'à 52 µm (FS 200 mm)
Classe de protection   IP67
Température e fonctionnement 0...+45 °C
Résistant à la poussière, l'eau et l'huile. aux vibrations et aux chocs.

Voir plus

Bande magnétique   : Serie SL110 rigide (200 à 2000 mm.) , SL331  flexible à coller (200 à 8000 mm.)
Résolution max. 5  µm
Signal de sortie avec interpolateur MJ100: Line Driver (complies with RS422)
 Signal de sortie  avec interpolateur MJ110: Open Collector (Iol=50 mA max.)
Vitesse de deplacement maX : 120 mm/min
Classe de protection   IP65
Température e fonctionnement 0...+45 °C
Résistant à la poussière, l'eau et l'huile. aux vibrations et aux chocs.

Voir plus

Bande magnétique   : Série SL110 rigide (200 à 2000 mm.) , SL130  flexible à coller (200 à 30000 mm.)
Résolution max. 5, 10, 25, 50, 125 µm réglable
Signal de sortie avec interpolateur MJ100/ MJ110 :  A/B TTL output signal or HTL open  collector output
Vitesse de déplacement maX : 300 mm/min
Classe de protection   IP65
Température e fonctionnement 0...+45 °C
Résistant à la poussière, l'eau et l'huile. aux vibrations et aux chocs.

Voir plus

Bande magnétique   : Série SL700 rigide (50 à 100000 mm.).
Résolution max. 0,2  µm
Signal de sortie avec interpolateur MJ623: A/B quadrature signal, Linedriver, RS422
Signal de sortie sans interpolateur : 1 Vpp analog output.
Vitesse de déplacement maX : 6,4 m/s, 24 m/s
Classe de protection   IP67
Température e fonctionnement 0...+45 °C
Résistant à la poussière, l'eau et l'huile. aux vibrations et aux chocs.

Voir plus
