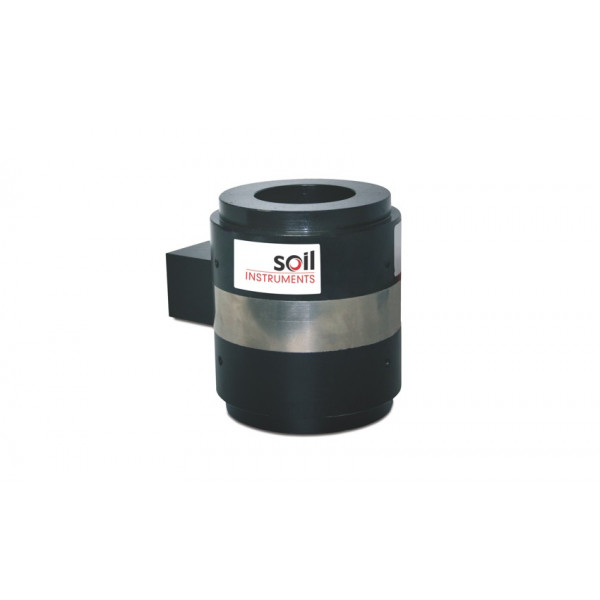

L2 - Cale dynamométrique à corde vibrante

Étendue de mesure (EM) 500 1000 1500 1800 2500 5000 10000 KN
Précision ± 0,5% l'EM
Résolution 0,025 % de l'EM
Température de fonctionnement de - 20 °C à + 80 °C
Surcharge 150 % de l'EM
Matériau Plated steel
Indice de protection IP68
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
L2 - Cale dynamométrique à corde vibrante

L2 - Cale dynamométrique à corde vibrante

Étendue de mesure (EM) 500 1000 1500 1800 2500 5000 10000 KN
Précision ± 0,5% l'EM
Résolution 0,025 % de l'EM
Température de fonctionnement de - 20 °C à + 80 °C
Surcharge 150 % de l'EM
Matériau Plated steel
Indice de protection IP68
Thermistance intégré Type NTC 3 kΩ de Précision 0,5 °C



Applications

> <

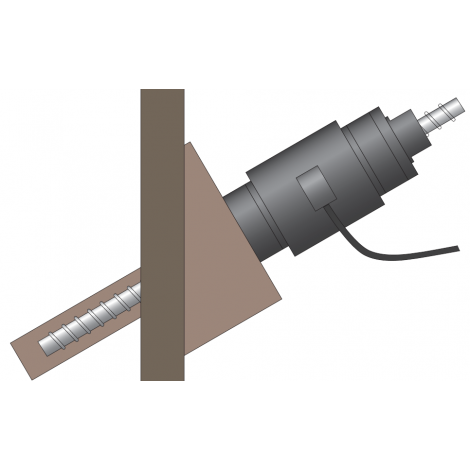

Les capteurs de force ou cales dynamométriques à corde vibrante permettent d’effectuer une mesure de compression de précision sur boulons ou tirants, poutres, pieux, de mesurer les charges entre supports d'un tunnel  ou encore la résistance à l'arrachement d'ancrages.

Ces cellules de charge  sont équipées de transmetteur de température  permettant de corriger les effets de variations de températures lors de la mesure de charge.

L'utilisation de rondelles de répartition permet d'assurer une prise de contact  uniforme  de la charge sur la surface sensible du capteur et ainsi d'éliminer les efforts transversaux et les défauts de désalignement.
