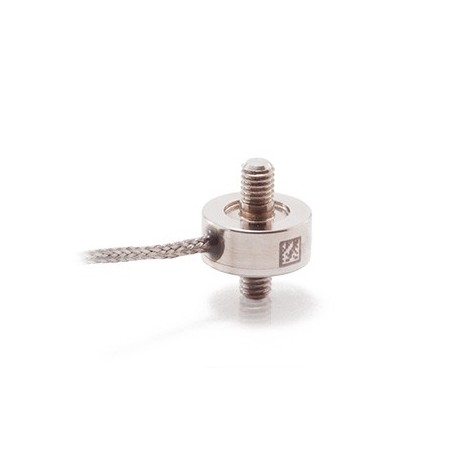

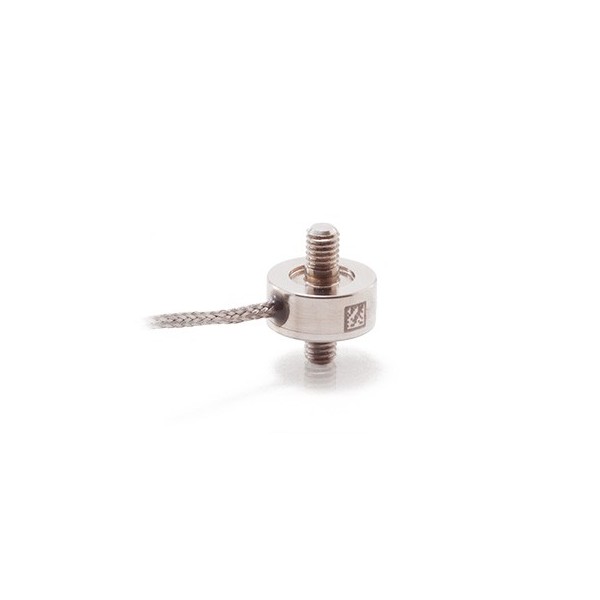

LCM100 : Capteur de force miniature en traction compression de +/- 1000g , ... , +/- 25 Lb

Capteur miniature en traction compression  avec filetage.
Etendue de mesure (EM) :1000g, 5, 10, 25 Lb.
Signal de sortie : 1-2mV/V.
Ecart de linéarité : 0.5 %.
Protection IP64.
Matériel : Acier inoxydable 17-4PH.
Sortie : câble Téflon de 1.5 m.

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
LCM100 : Capteur de force miniature en traction compression de  +/- 1000g , ... , +/- 25 Lb

LCM100 : Capteur de force miniature en traction compression de +/- 1000g , ... , +/- 25 Lb

Capteur miniature en traction compression  avec filetage.
Etendue de mesure (EM) :1000g, 5, 10, 25 Lb.
Signal de sortie : 1-2mV/V.
Ecart de linéarité : 0.5 %.
Protection IP64.
Matériel : Acier inoxydable 17-4PH.
Sortie : câble Téflon de 1.5 m.



Applications

> <

Lcm100 banniere.png

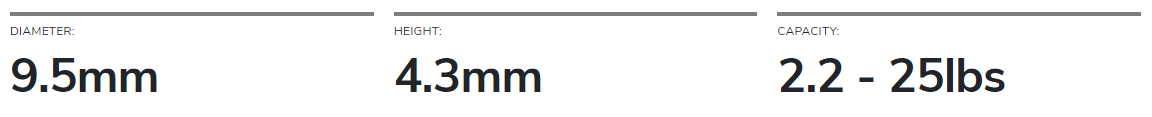

Le capteur miniature LCM100 est la plus petite solution filetée mâle en ligne de notre catalogue. Mesurant seulement 0,37" (9,5 mm) de diamètre et 0,17" (4,3 mm) de hauteur, cette solution de micro-diaphragme utilise des dispositions de montage polyvalentes avec un filetage mâle M3 pour fournir une réponse ultra rapide en tension et en compression avec une plage de capacité de 2,2 - 25 lb (1 à 11 kg).

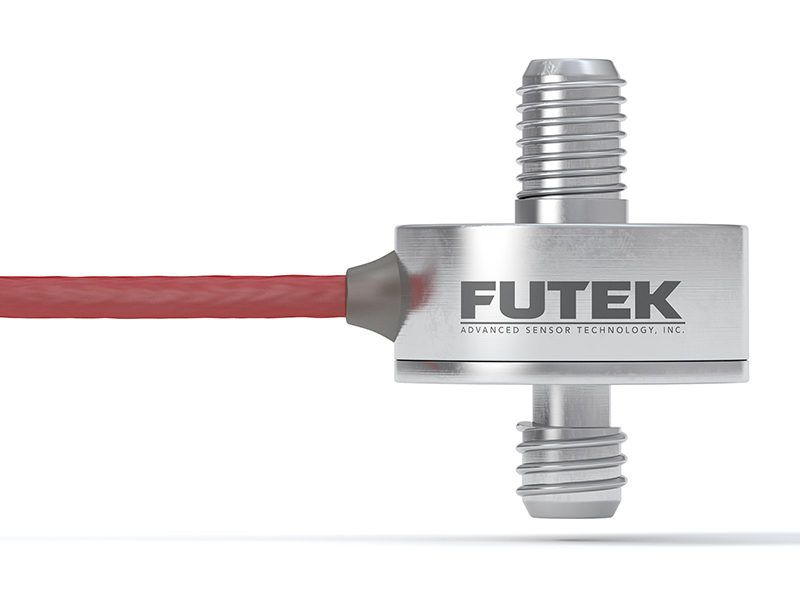

Le LCM100 est particulièrement bien adapté aux applications en ligne avec des contraintes de taille, telles que la robotique chirurgicale, car il permet une augmentation minime du diamètre extérieur ou de la hauteur à l'assemblage. Le modèle est proposé avec deux types de câbles, l'un est un câble tressé malléable conçu pour être stable, l'autre est un câble gainé conçu pour être flexible.

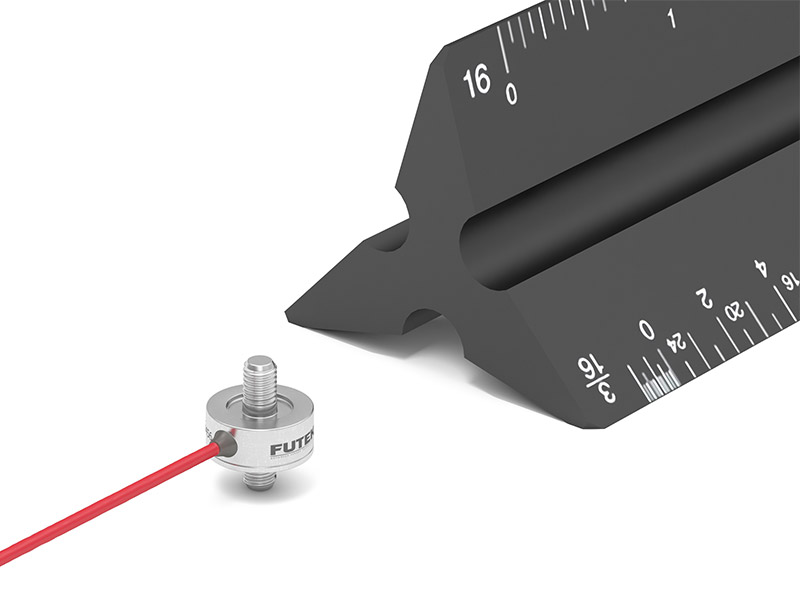

Taille minimale

La simplicité de montage du LCM100 le rend idéal pour les applications qui nécessitent un encombrement réduit sans sacrifier la précision et la durabilité. Il est particulièrement avantageux pour les actionneurs linéaires dans la robotique chirurgicale ou les très petits équipements de traitement ou d'automatisation, où les forces de tension ou de compression sont mesurées en ligne.


Câble idéal pour la flexibilité

Le LCM100 est également disponible avec un câble gainé de polyester flottant sur le corps du capteur et conçu pour être flexible. Il est idéal pour les applications nécessitant des déplacements ou une manipulation constante. La gaine couvre les fils de signal tout en réduisant considérablement les interférences dues au bruit électrique.

Construction robuste

Le corps en acier inoxydable soudé offre une résistance à la corrosion exceptionnelles tout en offrant une protection améliorée contre les dommages physiques en plus de résister à d'autres conditions environnementales difficiles. Un processus de traitement thermique spécial a été appliqué à la flexion pour améliorer la durabilité, prolongeant ainsi le cycle de vie du capteur.

Matériau de qualité

La qualité exceptionnelle de ce capteur le rend extrêmement durable et fiable. Son corps est en acier inoxydable 17-4 de qualité spatiale durci par précipitation, qui offre une résistance élevée, une dureté élevée, une faible hystérésis et des propriétés de fluage, ainsi qu'une résistance à la corrosion sur une large plage de températures.


Normes et protections

Conforme à la norme CE et Rohs et aux exigences qui garantissent la sécurité d'utilisation dans presque tous les domaines.
Avec un indice de protection IP65, le LCM100 peut résister à la poussière et aux jets d'eau. Cela ouvre plus d'options pour les applications dans la plupart des environnements poussiéreux et exposé à l'eau.

Précision et calibration

Le LCM100 propose une linéarité ±0,5 %. La précision du capteur est également augmentée par sa grande rigidité, ce qui conduit à une très faible déflexion.
Chaque capteur que nous fabriquons est rigoureusement testé par le département d'étalonnage, dont les processus exclusifs et innovants dépassent les normes strictes ANSI Z540-1 et ISO 17025. Nous pouvons également réduire votre temps d'installation en calibrant le capteur de votre choix avec un amplificateur.
Livré avec son certificat d’étalonnage NIST (équivalent COFRAC US) 5 points en traction (compression sur demande).
