QLA414: Nano Capteur de force en traction compression

Capteur de force ultra miniature mesurant 5.5 mm, sur mesure.
Etendue de mesure : 5, 10 Lb.
Signal de sortie : 0.5 mV/V.
Précision : 0.5 %.
Option : RFID
Filetage : M1x0.25.
Matériau : Acier inoxydable.
Conforme RoHS.
Sortie connecteur 4 Pin 0.5 mm et câble.

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
QLA414: Nano Capteur de force en traction compression

QLA414: Nano Capteur de force en traction compression

Capteur de force ultra miniature mesurant 5.5 mm, sur mesure.
Etendue de mesure : 5, 10 Lb.
Signal de sortie : 0.5 mV/V.
Précision : 0.5 %.
Option : RFID
Filetage : M1x0.25.
Matériau : Acier inoxydable.
Conforme RoHS.
Sortie connecteur 4 Pin 0.5 mm et câble.



Applications

> <

ql414 banniere.png

Une conception pour de nombreuses applications

Les supports de montage double face à filetage M1 uniques du Nano lui permettent de mesurer à la fois la tension et la compression, ce qui constitue une percée industrielle pour un capteur aussi petit. Il peut également être monté pour mesurer exclusivement la compression.

Flexibilité de montage inédite

En plus de ses possibilités de montage, le Nano dispose d'une conception à trous traversants en attente de brevet, qui permet de le monter sur un arbre de manière monolithique.



Capacités de mesure multiples

La configuration en ligne de la micro tige/tige traversante avec une disposition de montage M1 permet de mesurer à la fois la force de tension et de compression..

Compression par le bas

Dans cette configuration, le capteur est installé sur une plaque de montage. Lorsqu'il est intégré de cette manière, le Nano mesure uniquement la force de compression.

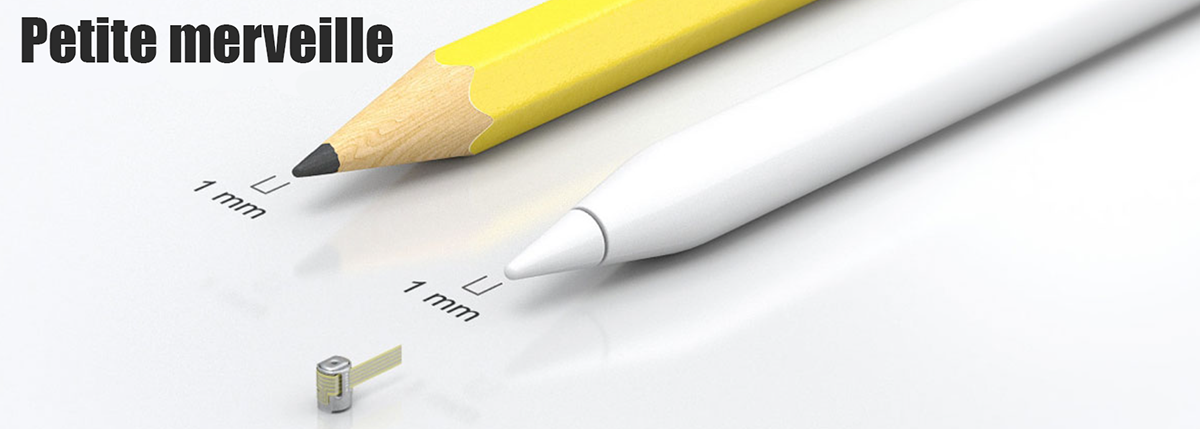

Un petit format pour de grandes performances

Bien que le format de ce nanocapteur soit réduit au minimum, ses performances n'en sont pas pour autant compromises. Il répond aux normes de précision les plus élevées de FUTEK et constitue la référence en matière de précision pour tous nos produits.

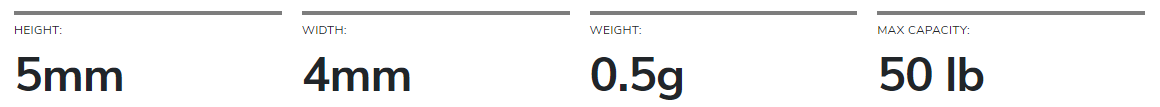

Dimensionnement :

dimensions qla414.PNG

Une solution à faible consommation

Ce capteur est un véritable économiseur d'énergie. Son instrumentation à jauges de contrainte en pont complet d'une résistance de 1000 ohms permet une faible consommation d'énergie, ce qui ouvre la porte aux applications de dispositifs mobiles alimentés par batterie ainsi qu'aux configurations économes en énergie avec de grandes quantités de capteurs par système.


Toujours prêt à l'emploi

Dès que vous l'allumez, le Nano est immédiatement prêt à fonctionner. Son instrumentation en pont complet permet une excitation à 5V sans temps de chauffe important, une caractéristique essentielle pour les applications où la disponibilité du système est un facteur critique.

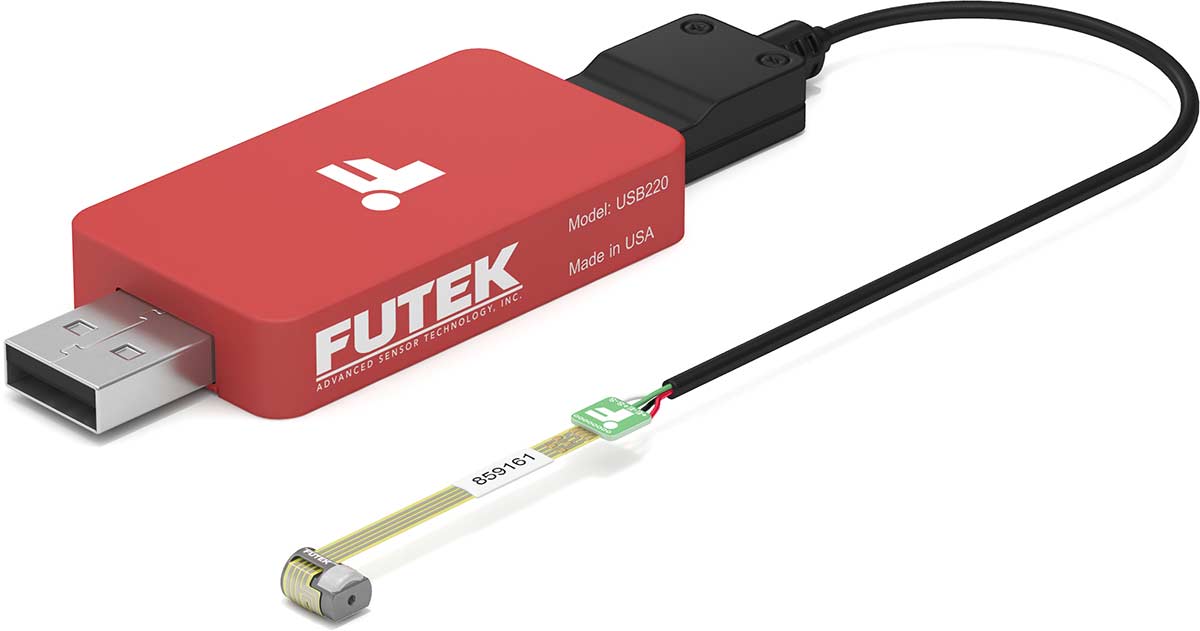

Conçu pour la R&D

Muni d'un adaptateur Flextail, il est à présent possible de convertir le câble flexible à quatre conducteurs du Nano en un câble conventionnel, éliminant ainsi le besoin d'électronique supplémentaire lors de l'intégration.

Haute résolution et précision

Doté d'une excitation de 5 VDC, alimentée par l'instrumentation en pont complet, le Nano s'intègre parfaitement à l'électronique USB et SPI qui garantit une résolution et une précision élevées.

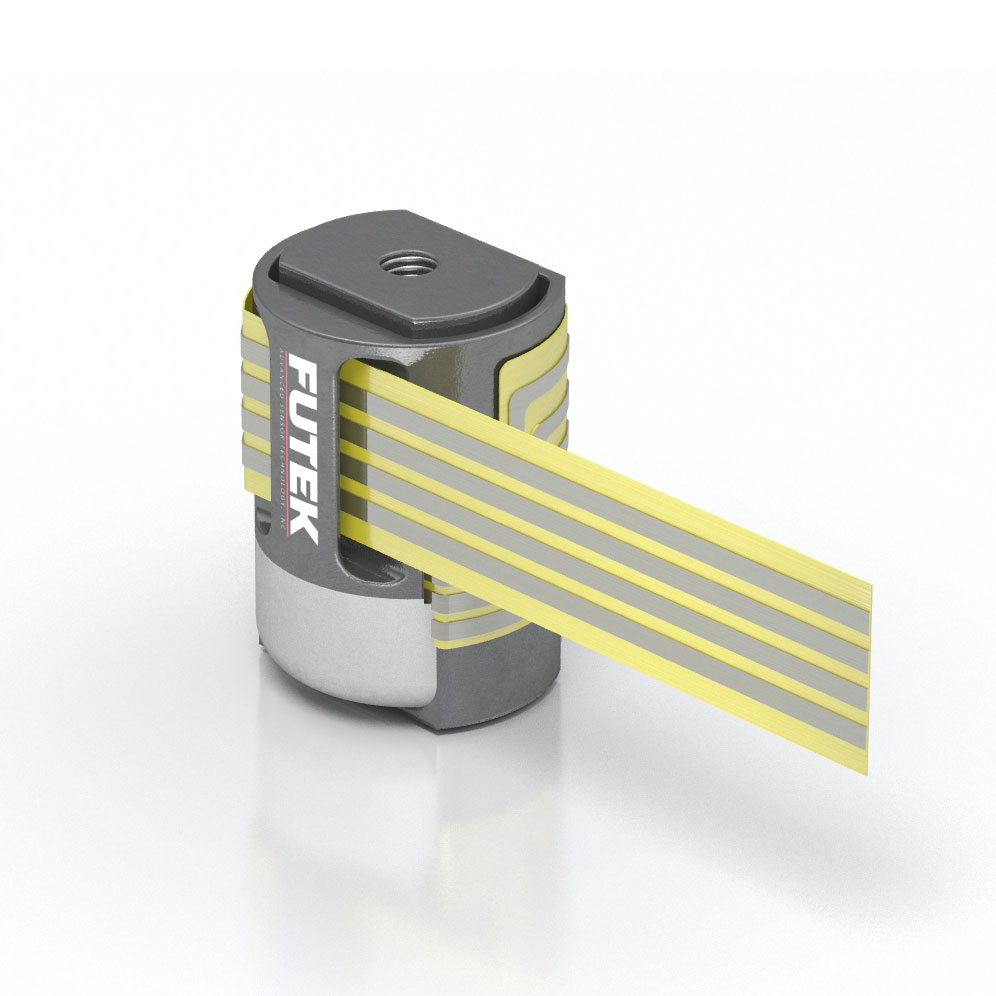

Habillage performant

Une conception innovante, en attente de brevet, de l'emballage non actif permet de maintenir la précision des mesures de force dans des environnements hautement dynamiques en isolant le câble d'interconnexion de l'élément de détection actif. Il garantit également une grande durabilité de l'interconnexion, minimisant ainsi les risques de dommages pendant la configuration.

Corrige les chargements excentrés

L'instrumentation à double face du Nano compense les conditions de chargement excentrées et les cumuls de tolérance, améliorant ainsi la compatibilité avec les systèmes mécaniques.

Construit à l'échelle

Assemblés à l'aide de notre technologie de micro-soudure exclusive, le boîtier et la structure du capteur en alliage de qualité aérospatiale sont soudés au laser afin d'obtenir une construction extrêmement robuste. Cela garantit la reproductibilité des processus, l'évolutivité et la compatibilité avec les environnements les plus dynamiques, les vibrations élevées, les chocs, les températures ou les produits chimiques intensifs.

Fréquence naturelle élevée

En outre, la conception à faible flexion du capteur offre une fréquence naturelle élevée inégalée de 98 kHz, fournissant une réponse ultra rapide (30 à 40 fois plus rapide que les solutions plus grandes/comparables). La fréquence naturelle est directement liée à la capacité de temps de cycle du système robotique. La réponse ultra rapide du QLA414 permet de réduire le temps des cycles et d'augmenter le débit global du système automatisé.

Déviation ultra faible

Un autre atout majeur du capteur est sa très faible déflexion (1-10,000 in.), qui permet un contrôle de haute précision grâce à son très faible effet sur la rigidité structurelle du système.
